隨著半導體照明技術的飛速發展,倒裝芯片LED(Flip-Chip LED)因其高光效、高可靠性、優異的熱管理能力等優勢,在gao端照明、汽車大燈、Mini/Micro LED顯示等領域得到了廣泛應用。倒裝LED的核心在于其芯片通過凸點(Bump)直接與基板鍵合,省去了金線連接,這使得焊點界面的機械強度成為影響器件長期可靠性的關鍵因素。
科準測控小編認為,剪切力測試是評估芯片與基板間焊點或固晶材料結合強度的最直接、zui有效的破壞性力學測試方法之一。通過該項測試,可以精確測量鍵合界面的機械強度,為工藝優化、材料篩選和質量控制提供至關重要的數據支撐。本文將圍繞倒裝LED燈球的剪切力測試,詳細闡述其測試原理、遵循標準、所需儀器及具體操作流程。
一、測試原理
剪切力測試的基本原理是利用一個精密的剪切工具,以平行于基板平面的方向,恒速推動LED芯片的側面,直至焊點或固晶層發生斷裂(剪切破壞)。測試機在推動過程中實時記錄施加的力值和對應的位移變化,從而得到一條力-位移曲線。
通過分析這條曲線,我們可以獲得:
最大剪切力(Shear Force):破壞鍵合界面所需的最大力值,單位通常為牛頓(N)或克力。這是評價結合強度的核心指標。
斷裂模式(Failure Mode):測試后通過顯微鏡觀察破壞位置,可分為:
內聚斷裂:斷裂發生在焊料或膠體內部,表明界面結合良好,強度由材料本身決定。
界面附著斷裂:斷裂發生在焊料與芯片或焊料與基板的結合界面,表明界面結合存在缺陷。
材料斷裂:芯片本身發生破裂(較為少見)。
二、測試標準
JEDEC JESD22-B117A:《球焊剪切測試標準》(Shear Test Method for Ball Bonds)。
MIL-STD-883, Method 2019.8:《微電子器件試驗方法和程序》中的“芯片剪切強度"方法。
這些標準詳細規定了測試設備的精度、剪切工具的高度(通常離基板表面3-5μm)、剪切速度(通常為100-500μm/s)等關鍵參數,以確保測試的規范性和重復性。
三、檢測設備
1、Alpha W260推拉力測試機
Alpha W260是一款高精度、多功能的全自動推拉力測試系統,專為微電子封裝和半導體元器件的力學可靠性測試而設計。其zhuo越的性能wan全滿足倒裝LED燈球剪切測試的高精度要求。
核心特點:
1、高精度力值傳感器:可選配不同量程(如2kgf、50kgf)的高靈敏度傳感器,確保測試數據的精確性。
2、強大的軟件分析系統:內置專業測試軟件,可實時顯示力-位移曲線,自動捕捉峰值力值,并生成詳細的測試報告。
3、高倍率顯微鏡及CCD系統:集成高清攝像系統,便于精確定位剪切工具與芯片的相對位置,并在測試后觀察和分析斷裂模式。

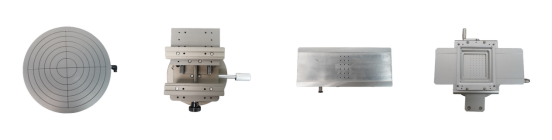

多種定制治具:可提供適用于不同封裝形式和基板尺寸的專用夾具,確保樣品被牢固且水平地固定。
四、測試流程
步驟一、樣品準備
從批次產品中隨機抽取一定數量的倒裝LED燈球樣品。
確保樣品表面清潔,無污染物影響測試。
步驟二、設備校準
開啟Alpha W260推拉力測試機,預熱系統。
根據標準要求安裝合適量程的力值傳感器和剪切工具。
進行力傳感器和位移系統的歸零校準。
步驟三、安裝樣品
將樣品基板牢固地安裝在測試平臺的夾具上,確保基板水平且無松動。
使用設備自帶的高倍率CCD攝像頭,移動平臺或工具,將剪切工具對準待測芯片的側面。
步驟四、參數設置
在控制軟件中設置測試參數:
測試類型:剪切測試(Shear Test)。
測試速度:根據標準設置為150μm/s或250μm/s(常用)。
剪切高度:精確設置剪切工具下探高度,使其底面略高于基板表面(如5μm),以免刮傷基板。
終止條件:設置為力值下降百分比(如下降80%),表示芯片已被推下。
步驟五、執行測試
點擊軟件開始按鈕,設備將自動運行。
剪切工具以設定速度勻速推進,接觸并推動芯片,軟件同步繪制力-位移曲線。
當芯片被推離基板,力值驟降,測試自動停止。
步驟六、數據記錄與結果分析
軟件自動記錄最大剪切力值(Peak Force)。
取下樣品,在顯微鏡下觀察芯片殘骸和基板上的殘留物,判斷并記錄斷裂模式。
對同一批次的多個樣品進行重復測試,進行統計分析,計算平均強度、標準差等。
步驟七、生成報告
軟件可自動生成包含力-位移曲線、測試數據、統計結果和測試條件的詳細報告。
