隨著新能源產(chǎn)業(yè)的快速發(fā)展，鋰電池作為核心儲能元件，其性能和質(zhì)量受到廣泛關(guān)注。在鋰電池制造過程中，電極材料與集流體之間的粘附強度是影響電池性能和使用壽命的關(guān)鍵因素之一。

本文科準測控小編特別整理了電池極片180°剝離測試的標準方法，幫助行業(yè)同仁準確評估極片粘接質(zhì)量，為鋰電池生產(chǎn)工藝優(yōu)化和質(zhì)量控制提供可靠依據(jù)。

一、測試原理

180°剝離測試是通過測量將極片從基材上以180°角度剝離所需的力來評估兩者之間的粘附強度。測試時，極片一端被固定，另一端以180°角度反向折疊并施加拉力，通過記錄剝離過程中的力值變化，計算出單位寬度上的平均剝離力，從而量化粘附強度。該方法能夠有效模擬實際使用過程中極片可能受到的剝離應(yīng)力，為材料選擇和工藝改進提供數(shù)據(jù)支持。

二、測試相關(guān)標準

GB/T 2792-2014《膠粘帶剝離強度的試驗方法》

ASTM D903《膠粘劑剝離或抗剝強度的標準試驗方法》

三、測試設(shè)備

1、KZ-68SC-05XY萬能材料試驗機

2、專用剝離夾具

上夾具：貼膠鋁夾具，用于夾持極片自由端

下夾具：雙邊鎖緊夾具，用于固定試驗板

3、輔助工具

標準壓輥（2kg）

3M雙面膠帶

試樣切割模具（保證25mm寬度精度）

4、試驗條件

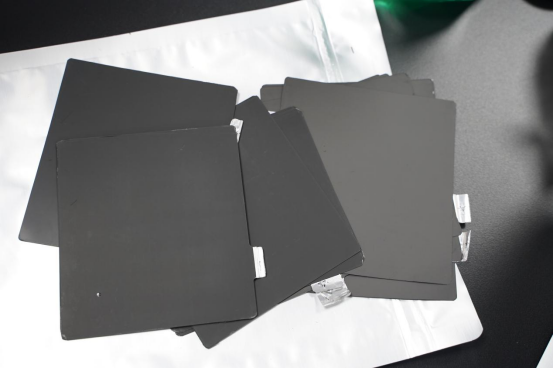

樣品名稱：電池極片

試驗溫度：室溫

試驗類型：180°剝離

試驗速度：200mm/min

四、測試流程

步驟一、試樣制備

將極片切割成25mm寬、300mm長的標準試樣

將3M雙面膠帶平整粘貼在試驗板上

使用標準壓輥（2kg）以300mm/min速度在膠帶上往返碾壓3次，確保無氣泡

將預(yù)剝好的極片準確粘貼在雙面膠上

步驟二、測試步驟

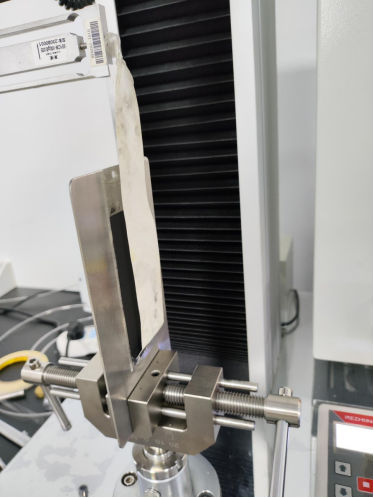

將制備好的試驗板牢固固定在拉力機底座上

將極片自由端反向折疊180°，夾持在上夾具中

設(shè)置測試參數(shù)：剝離速度200mm/min

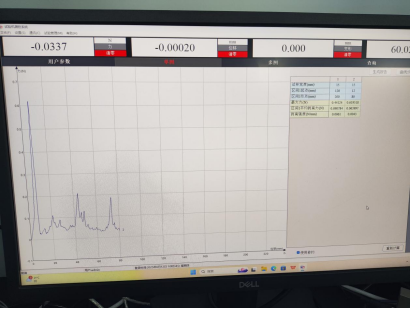

啟動測試程序，設(shè)備自動記錄剝離長度≥100mm內(nèi)的力值曲線

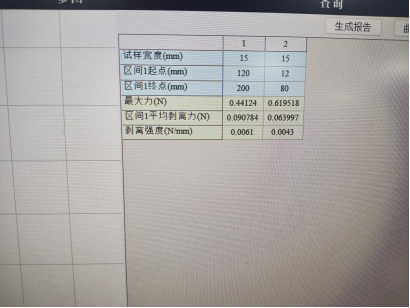

步驟三、數(shù)據(jù)處理

剔除剝離曲線起始和結(jié)束各25mm的數(shù)據(jù)（消除邊緣效應(yīng)）

取中間50mm范圍內(nèi)的平均剝離力值

計算單位寬度剝離強度：剝離強度(N/m)=平均剝離力(N)/樣品寬度(m)

五、注意事項

試樣制備過程中應(yīng)避免手指直接接觸粘接面，防止污染

壓輥碾壓時應(yīng)保持勻速，確保壓力均勻分布

測試環(huán)境應(yīng)控制在標準溫濕度條件下（通常23±2℃，50±5%RH）

每組樣品至少測試5個有效數(shù)據(jù)，取平均值作為最終結(jié)果

定期校準測試設(shè)備，確保力值測量的準確性

以上就是小編介紹的有關(guān)于電池極片180°度剝離測試相關(guān)內(nèi)容了，希望可以給大家?guī)韼椭?！如果您還想了解更多關(guān)于電池極片180°度剝離測試方法、標準和視頻，電子萬能試驗機操作規(guī)程、使用方法，萬能材料試驗機規(guī)格型號、使用說明、用途、圖片、操作規(guī)程，萬能拉力試驗機作業(yè)指導(dǎo)書、使用說明書、檢測標準、誤差如何調(diào)整、廠家、原理、操作規(guī)程，電子拉力試驗機操作規(guī)程、使用方法視頻、使用說明、型號、作業(yè)指導(dǎo)書和用途等問題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準測控技術(shù)團隊為您免費解答！
