在電子制造和PCB裝配領域，Press Fit（壓接）魚眼插針因其高可靠性和免焊接特性，被廣泛應用于航空航天、汽車電子、通信設備等領域。為確保其機械強度和連接穩定性，插針的推力測試成為關鍵質量控制環節。
本文科準測控小編將詳細介紹Press Fit魚眼插針推力測試的原理、相關標準、測試設備及實驗流程，幫助工程師優化裝配工藝并提升產品可靠性。
一、測試原理
Press Fit魚眼插針通過機械壓接方式嵌入PCB的鍍通孔（PTH），依靠插針的彈性變形與孔壁形成緊密接觸，實現電氣導通和機械固定。推力測試旨在評估：
最大壓接力：插針在壓接過程中的承載極限。
破壞力臨界點：插針或PCB孔發生塑性變形時的作用力。
結構穩定性：驗證魚眼插針在及端受力條件下的可靠性。
測試時，對插針施加軸向推力，直至其發生變形或脫離PCB，記錄最大破壞力，以此判斷插針的機械性能是否符合設計要求。
二、測試標準
Press Fit魚眼插針的推力測試通常參考以下行業標準：
IPC-610：電子組件的可接受性標準，涉及Press Fit連接的機械完整性要求。
EIA-364-28：電子連接器的機械測試標準，包括壓接保持力測試方法。
客戶定制規范：部分高可靠性應用（如汽車電子）可能要求更嚴格的推力閾值。
三、測試設備

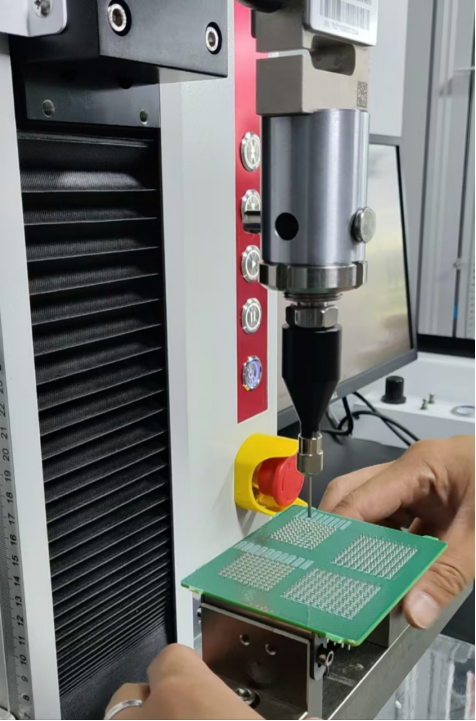

1、KZ-68SC-05XY電子萬能試驗機
2、壓力測試夾具（定制）
上夾具：推針結構，對準魚眼插針尾部施加軸向推力。
下夾具：固定PCB單板，防止測試過程中位移或形變。
四、測試流程
步驟一、樣品準備
將九連PCB板裁切成適合工裝的單板。
檢查插針與PCB孔的匹配度，確保無預損傷。
步驟二、設備設置
將PCB單板固定在下夾具上，確保水平無晃動。
選擇適配的推針上夾具，對準目標插針（Weak針尾）。
設定測試參數（速度：1~5mm/min，終止條件：插針破壞或位移超限）。
步驟三、執行測試
啟動試驗機，推針向下運動，持續施加軸向推力。
記錄插針變形或脫離時的最大力值（F<sub>max</sub>）。
重復測試多個插針，統計平均值和離散性。
步驟四、數據分析
合格判定：對比實測F<sub>max</sub>與標準要求。
失效分析：若插針過早失效，需檢查PCB孔公差或插針彈性系數。
